[사용기] USB Cable Tester



USB Cable Tester



Cable	LED	비고
일반 (저속) 충전 케이블	Vbus , GND	충전만 가능
USB 2.0	Vbus, GND, D+, D-	충전및 저속 데이터 전송
USB 3.0	Vbus, GND, D+/-, TX+/-, RX+/-	충전및 고속 데이터 전송
USB C	VBus, GND, D+/-, CC, SBU	PD 충전 (CC라인)
E-Marker	Vbus, GND, D+/-, CC, Vconn	고출력 케이블
USB Video	GND, TX+/- ,Vbus, D+/- , SBU, CC , RX+/- , ID	비디오 전송도 가능한 썬더볼트



VBUS / GND 기본 충전

D+ / D- 기본 데이터 2.0까지

TX / RX 데이터 3.0 , TX2 / RX2 데이터 3.1~4.0

CC1 / CC2 인식및 방향  PD 충전 양방향 확인 필요

SBU1 / SBU2 / ID - 오디오, DP-Alt 등의 신호 전송

Shield  접지 쉴드처리 여부



A to C 와같은경우 케이블의 위/아래 방향을 탈수 밖에 없는 구조이므로 감안해야 합니다.

(테스트 할때 제대로된 방향으로 연결해야만 합니다.)

케이블을 입력과 출력단을 모두 확인하기 위해 연결을 반대로 진행 이중 확인이 필요합니다.

C Type의 경우 위/아래가 없으나 실제 연결은 다를수 있으므로 뒤집어가며 모든 상황의 확인이 반드시 필요 합니다.

케이블을 이리저리 움직여 보며 LED 가 깜박이는지 접촉이 이상한지 확인합니다.

(쉴드 접촉이 안좋은 케이블이 많습니다.)



Treedix LCD가 달린 테스터 기기를 살까 하다가 제가 구입하려고 할때 기준 70~80달러 정도 10만원가까운 가격에 물건도 없었던 터라 포기하고 알리익스프레스에서 저렴한 테스터기를 구입해봤습니다.

(Treedix v3 지금은 아마존에서 40~50달러 수준 7만원정도 하는것 같습니다.)

Treedix 신형 테스터는 LCD에 DATA USB 2.0 3.0  Power PD 3.0 3.1 등으로 직접 표시를 해주기 때문에 쉽게 인지하기 좋습니다. 물론 저항값및 실제 연결된 라인도 별도 화면에서 표시해주기 때문에 확인하기 상당히 좋습니다..

Treedix 구형 테스터를 따라서 제작된 알리 복제품의 경우 저렴한 가격이 장점이며 제가 구입할때  $4 에서 몇센트 빠지는 가격이었는데 이후 $5~$6 가 넘어가는 가격으로 바뀐거 같습니다.



그나마 4~6라인만 테스트 가능한 구형의 구형 버전은 비추천이 되겠습니다. 가격도  크게 차이 나지 않으며 요즘 USB 3.0~3.2 정도되면 12라인을 다 사용하므로 확인할수 없게 됩니다. 그러므로 최소 12라인과 ID , Shield 등을 모두 확인할수 있는 제품인지 확인하고 구매 하시길 권장 합니다.

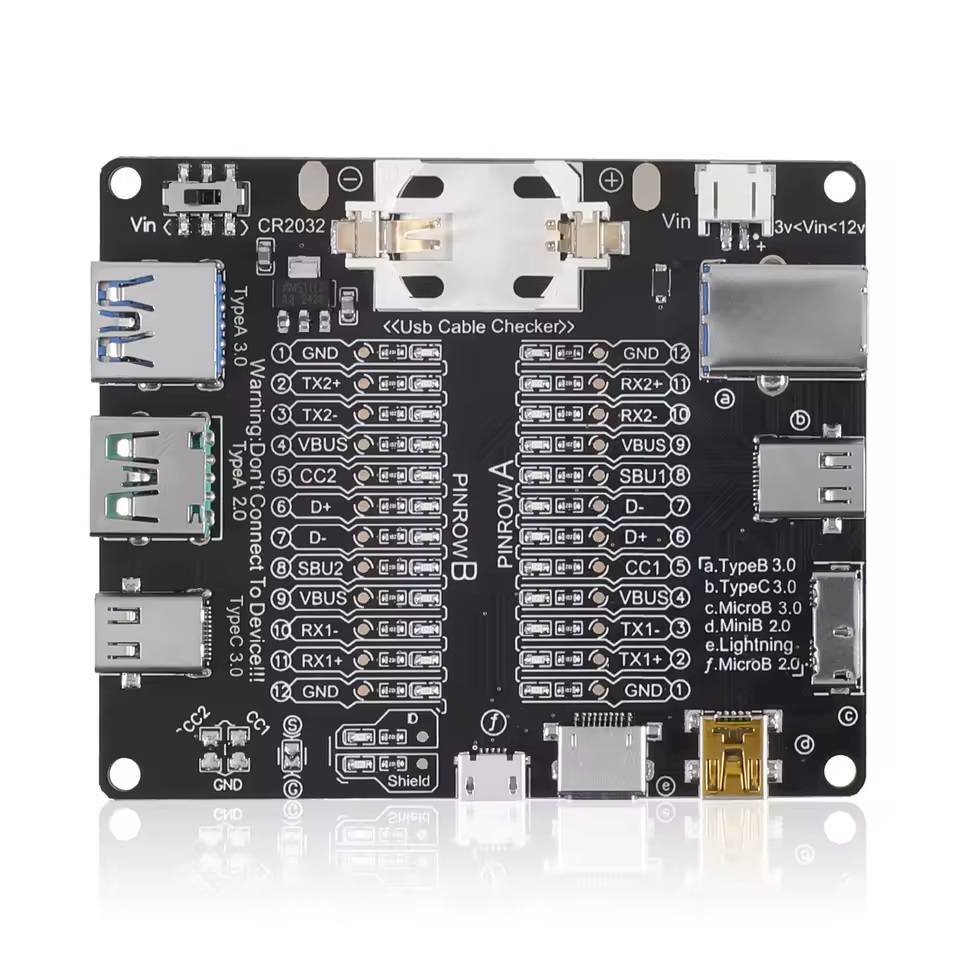

Type A , Micro B , USB-C , Mini B , Micro , 라이트닝 단자까지 정말 거의 왠만한 USB 케이블은 테스트 해볼수있습니다.



전원을 위해 수은전지를 장착하고 , 스위치를 전지쪽으로 , 이후 케이블은 입력단 A 와 출력단 B를 구분하여 연결해주면 연결된 라인을 LED로 표시해주는 단순한 구조로 되어 있습니다. ( 케이블을 입력단 끼리 또는 출력단 끼리 연결하면 테스트할수 없는건 당연하겠죠? )

2032 수은전지를 사용하지만 개인적으로 2025 를 사용하는 제품이 몇 있다보니 2025 여유분으로 장착했는데도 잘 동작하네요

몇종류 테스트해보면 연결된 라인에 따라 2.0인지 3.0인지 혹은 고속충전을 지원하는지 미루어 짐작이 가능합니다.  고출력 충전을 위해서는 저항값을 확인해봐야 확실해지는 부분도 있겠으나 일단은 요즘 40W~60W를 넘어서 100~120W 그리고 200W 까지 지원하더라도 그걸 따로 구분할수 없다는건 아쉽겠으나  고속 데이터 전송이 가능한지 고속 충전이 가능한지 등의 기본적인 확인은 가능하고 또 케이블 접촉이 안좋아 LED가 깜박이는지등의 부수적인 부분까지 확인할수 있어서 좋습니다.



케이블을 다수 사용하신다면 몇달러 안하므로 하나쯤 구비해두는것도 나쁘지 않고 , 비디오나 오디오등의 민감한 작업을 하시는 분들의 경우엔 조금 비싸더라도 Treedix v3 와 같이 저항값과 여러가지 테스트 할수 있는 최신형 테스터기를 권장합니다.

그렇지 않고 단순 확인만 필요한경우 추천합니다.



아마존이나 알리에서 여러가지 테스트 기기들이 상당히 많은 종류가 있으므로 전압/전류 측정값이 필요한지 테스트 가능한 포트등을 확인하셔서 본인에게 맞는 테스트 기기를 선택 구입하는게 좋습니다.  외관이 중요하신분들은 Treedix 말고는 선택의 폭이 없다고 봐야할정도로 겉모양까지 잘만들어진 제품은 알리에서 찾기 힘든것 같습니다.  저렴하게 기본만 확인하시려는 분들에겐 이만한 장점이 없겠지만요..  장/단 점을 잘 찾아 확인하셔서 본인에게 맞는 제품을 고른다면 가끔 유용한 제품이 될것 같습니다.

자주 쓰일만한 제품은 또 아니라서 한번 확인하면 한동안은 사용할일이 없게 되기도 하고요

(친구가 하나 가지고 있으면 살필요 없이 잠깐 빌려 테스트 해보고 돌려주면 되는 일이기도 합니다.)



USB 케이블 사용이 많아서  이런 용도, 저런 용도로 정리가 안되어 있어서 짜증났던 순간이 있었다면 구비해두면 좋습니다.

(사용 빈도가 높은 제품은 아니라 나중에 필요할때 찾는게 일이 될수도 있겠습니다.)

다만 사용량이 많진 않더라도 접촉 내구성이 안좋은 중국산 제품들 때문에 접촉관련 내구성이 어떨런지 걱정이 되는 부분이 있으나 사용량이 많을것 같진 않으므로 또 저렴한 제품인걸 감안해야 하는 부분도 있겠습니다.   상태가 괜찮을때는 케이블 이리저리 움직여보며 확인하기 좋으나 이제품 포트 접촉이 안좋아지면 케이블이 안좋은지 그냥 접촉이 문제라 그런지 불확실해지는 부분도 있을 것이므로 잘 확인후 사용하셔야 합니다.
