[Tip] Semibreve DA50 Pro DAC 설명서

Semibreve DA50 Pro Manual

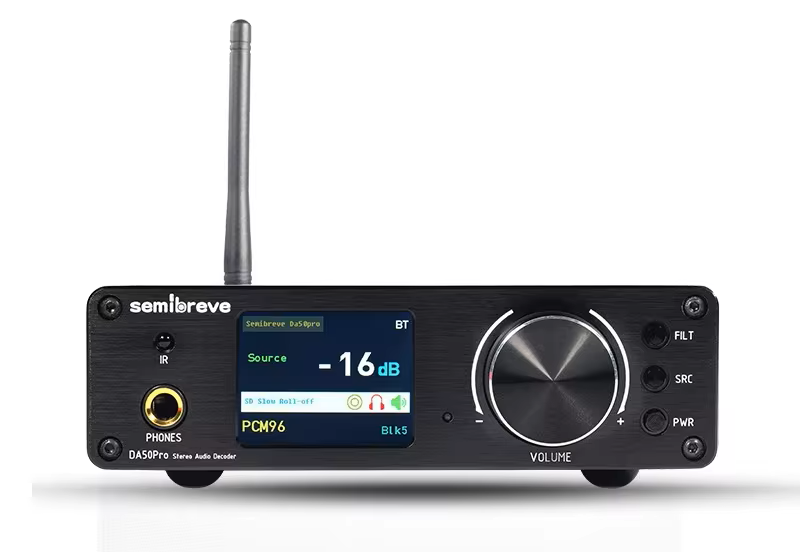

Dial  - 볼륨 조정  (한번) 소스 선택  usb, coax, opt, iis, bt

FILT - (한번) 다이얼 백라이트  Color : Blue - Green - Red - Cyan - Violet - Light Green - White - Off

          (길게) Filter : LD Short Delay - Sharf Roll-off - SD Shap Roll-off - Super Slow

SRC - (짧게) mute  (길게)  소스 upsampling

PWD - (길게) 파워 On / Off  (짧게) 화면 백라이트 변경 (5단계)

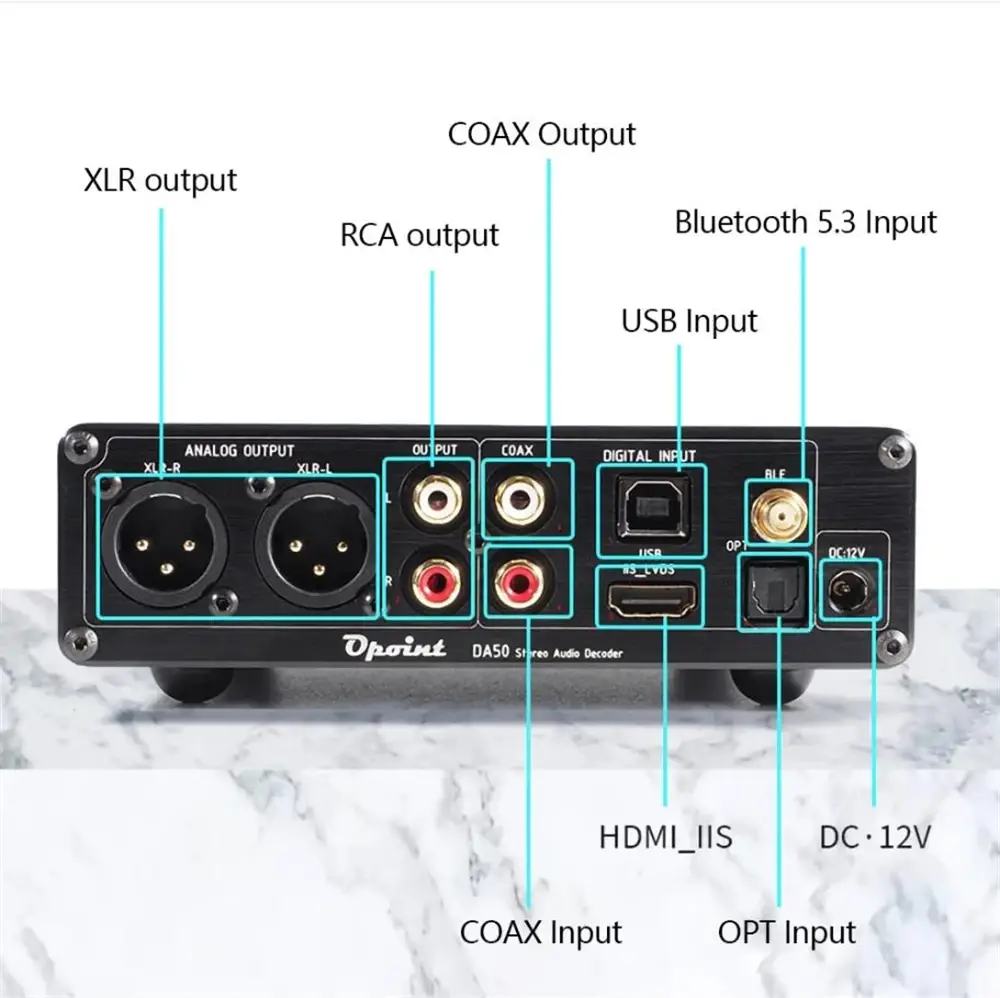

후면 포트 설명이 필요할정도로 어렵진 않으나 백패널 소켙 기본 구성 입니다.

제일 우측 단자부터 순서대로 설명 합니다.

Input - 입력 채널에 따라 비트 전송률과 DSD 지원 규격이 다릅니다.

DC 12V (1A) 입력 단자, Bluetooth 안테나 단자, 광 입력 단자, USB 입력 단자, (오디오 전용) HDMI_IIs 입력 단자

Coax 출력과 Coax 입력 단자

RCA 좌/우 출력 단자, XLR  좌/우 출력 단자



PCM / DSD (Native) / DSD (Dop)

USB Input	44.1kHz - 384KHz / 16-32Bit	DSD64 - DSD512	DOP64 - DOP256
BLE Bluetooth Input	LDAC, aptx-HD, aptx-LL, aptx-adaptive, aptx, sbc, aac	Not Supported	Not Supported
OPT Optical Input	44.1kHz - 192KHz / 16-24Bit	Not Supported	DOP64
COAX Input	44.1kHz - 384KHz / 16-24Bit	Not Supported	DOP64 - DOP128
HDMI_IIS Input	44.1kHz - 768KHz / 16-32Bit	DSD64 - DSD512	DOP64 - DOP256
COAX Output	44.1kHz - 384KHz / 16-24Bit	Not Supported	DOP64 - DOP128

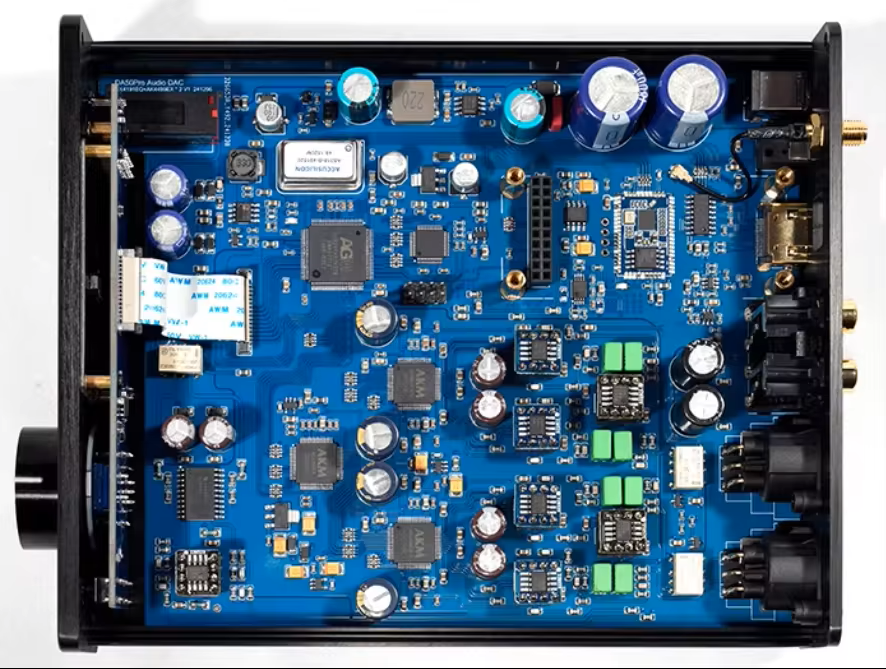

Dual AK4499ex 칩이 사용된 고음질 DAC 장비 입니다.

MQA, PCM, DSD 등의 밸런스 디코딩을 지원합니다.

Xu316 USB 인터페이스는 32bit 768Khz DSD 512 등을 지원 합니다.

QCC5181 칩을 사용하여 Bluetooth 5.4의 환경에서 LDAC, aptX HD.. 등을 지원 합니다.

HDMI_IIs 를 지원하여 고품질 디지털 오디오 신호를 입력 받을수 있습니다.

IPS 2inch 컬러 디스플레이는 7단계 백라이트 설정이 가능합니다.

모든 기능을 리모컨으로 사용이 가능합니다.

밸런스드 XLR 단자 출력을 지원합니다.

헤드앰프 회로가 독립적으로 구성되어 있습니다.

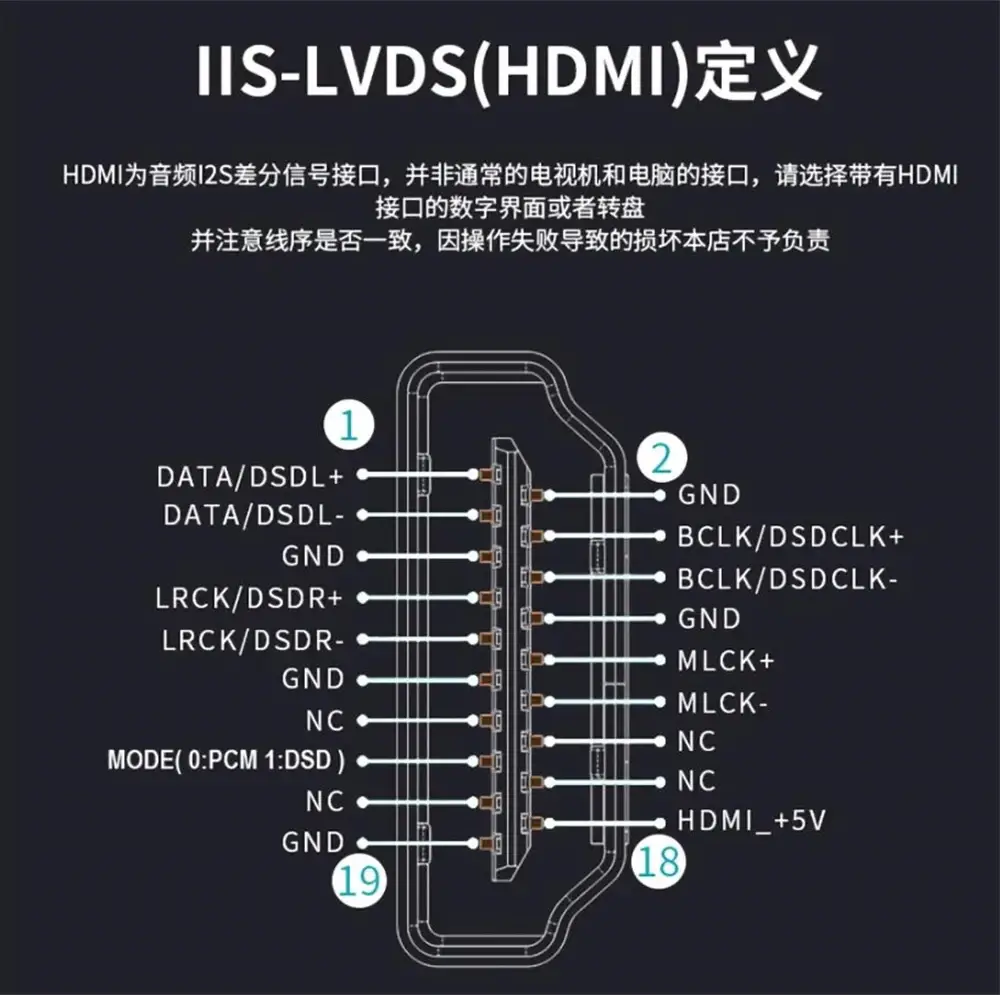

IIs - LVDS 표준 규격 사용 호환 장비만 사용가



OPA 2604

AS318-B 오실레이터 49.1520Mhz



패키지 내용물

DA50 Pro 본체 , Power Adapter DC12V/1A , Bluetooth Antenna , 리모컨, USB Cable , Headset adapter



#1. 전원연결후 전면에 있는 전원버튼을 눌러 기기를 끄거나 켤수 있습니다.

#2. 리모컨 입력 선택 버튼을 이용하여 입력소스를 USB, Bluetooth, Coax, OPT, HDMI_IIs 순으로 선택 가능합니다.

#3. 전면의 볼륨 조절 노브를 통해 볼륨을 조절할수 있습니다.

#4. Bluetooth 페어링은 블루투스 입력 상태 일때만 페어링이 가능하며 , DA50 Pro 기기와 페어링 완료후 DAC로 스트리밍이 가능합니다.

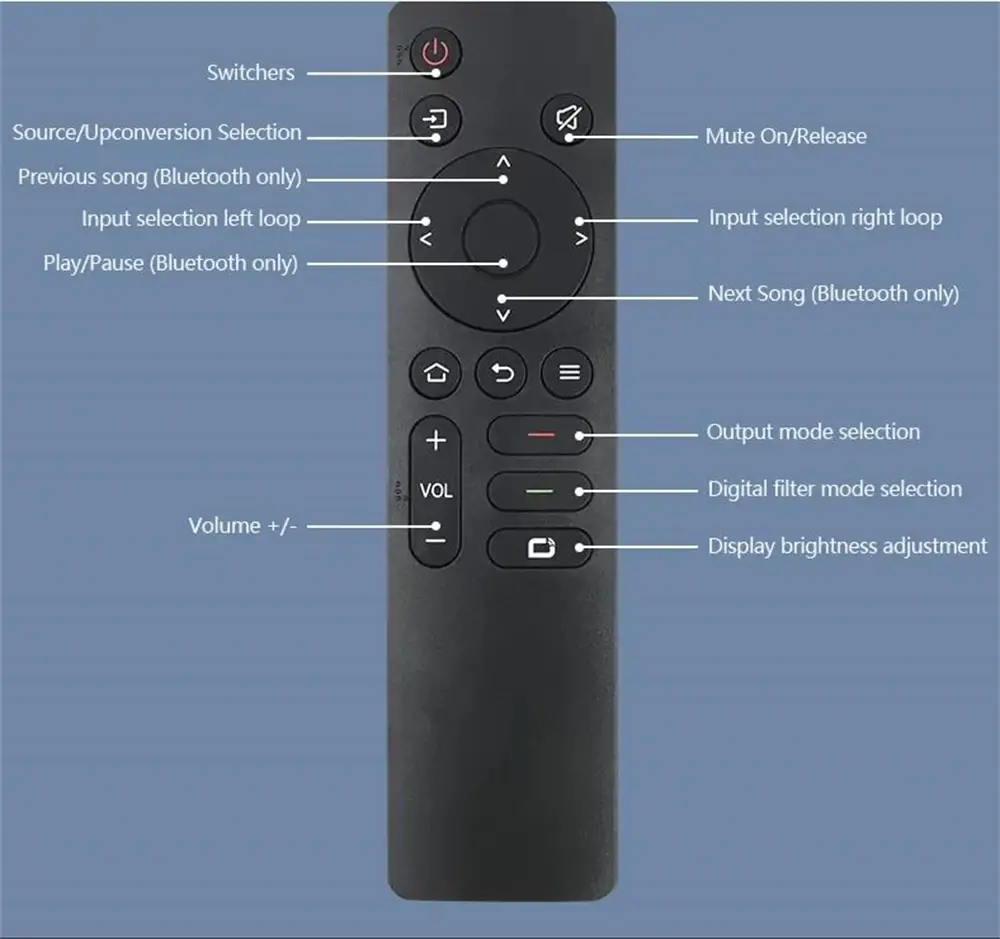

Switchers - 전원 켜기 / 끄기

Source / Upconversion Selection - 업스케일링 선택 을 순환 합니다.

Mute On / Release - 음소거 버튼

Previous Song - 블루투스 상태에서 이전 노래

Input selection left loop - 입력 소스 이전 선택

Input selection right loop - 입력 소스 다음 선택

Pllay / Pause - 블루투스 상태에서 플레이 / 일시 정지

Next Song - 블루투스 상태에서 다음 노래



홈 (Home) - 다이얼 백라이트

                    Color : Blue - Green - Red - Cyan - Violet - Light Green - White - Off

이전 (Previous) 상태 - ?

메뉴 (Menu) - (길게) 필터 변경

                     Filter : LD Short Delay - Sharf Roll-off - SD Shap Roll-off - Super Slow



Vol + / -   볼륨 + / 볼륨 -  (볼룸 90 정도가 0로 예상됨  실제 0 수치를 맞추면 over +10 준것처럼 음질이 깨지는등의 안좋은 ..)

Output mode selection - 출력 모드 선택

Digital filter mode - 디지털 필터 모드 On / Off 선택

Display brightness adjustment - 디스플레이 밝기 조정 (5단계)

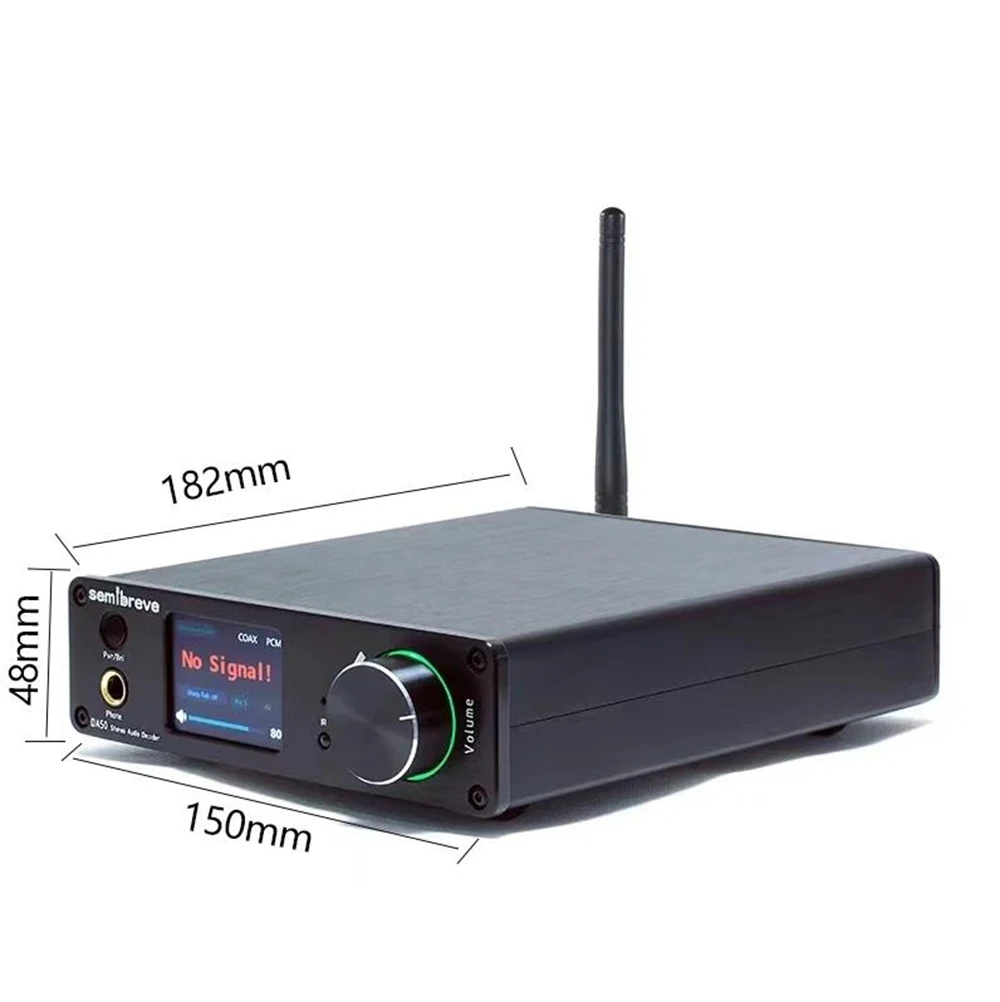

본체 Size 규격 182mm x 150mm x 48mm  , 0.7 KG

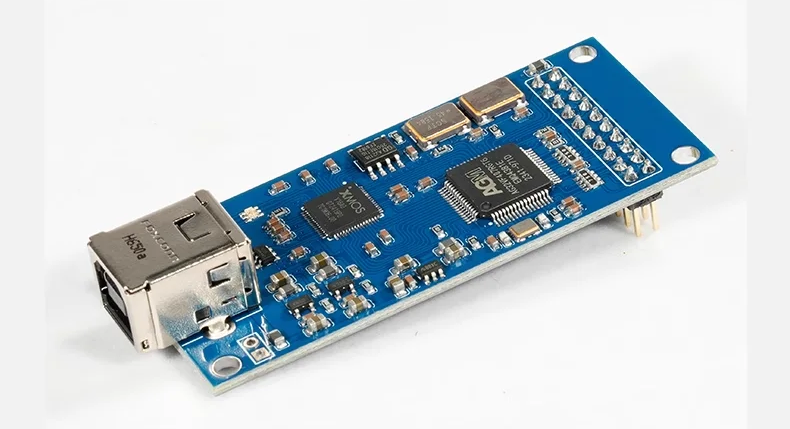

usb xu316 interface 보드 쪽 드라이버 지원이 아쉽네요   xmos 쪽 최신 드라이버는 2026-03기준 6.0 이지만 ,

제공 드라이버는 문제가 많던 예전 5.27 버전 드라이버

XU316_USB_Audio.exe

2.23MB



USB 인터페이스를 좀더 괜찮고 지원 잘되는 제품으로 변경하면 DSD1024등의 상위 지원형태로 변경이 가능해집니다. 드라이버를 찾는 어려움도 줄어들지만 멀쩡한 USB 부위를  새로구입해 교체해야 한다는 단점이...  이 방법이 현재로서는 가장 괜찮은 방법일듯 합니다.
